Motor Exaustor/renovador Ar M 150 A 8m² Bivolt Ventokit Wdb

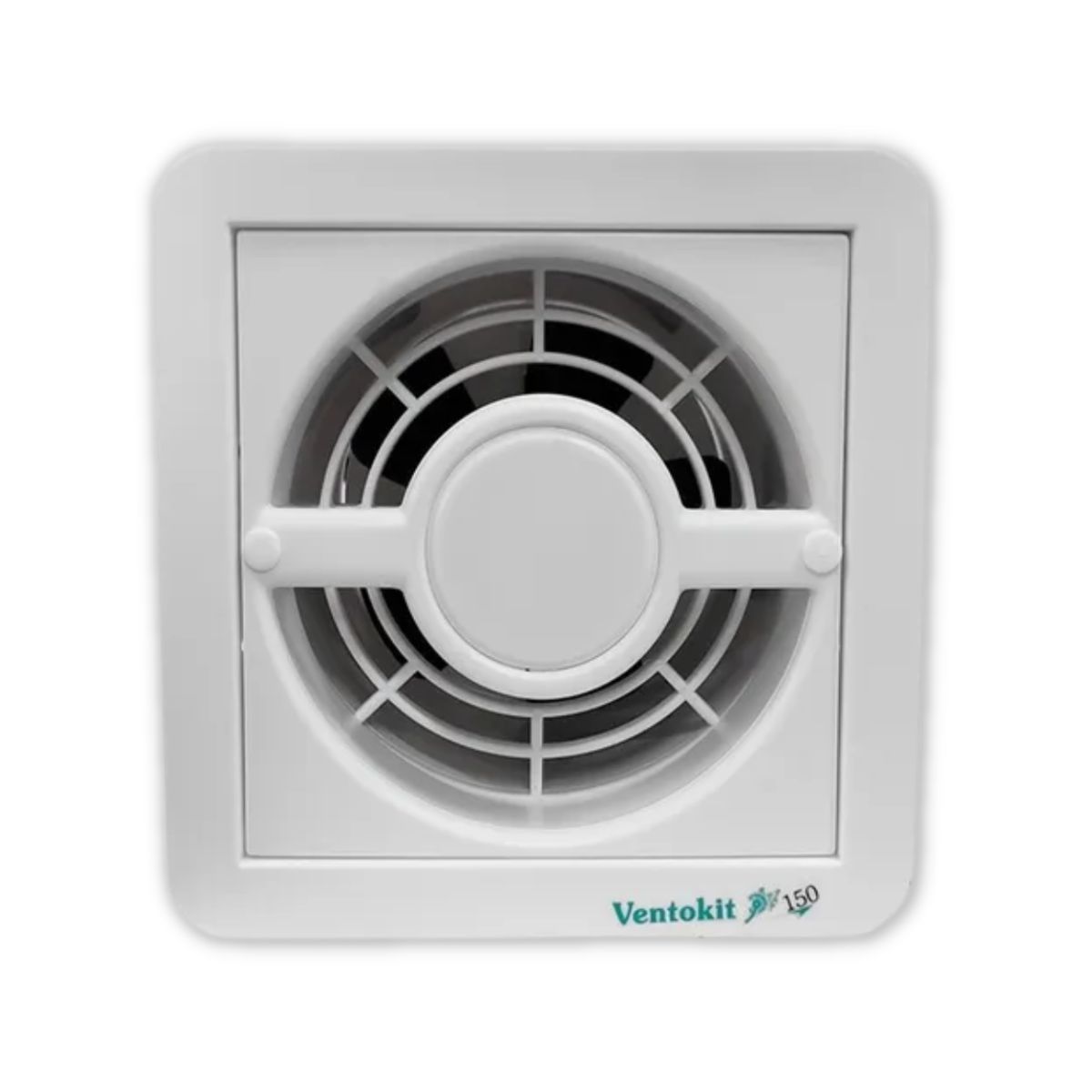

VENTOKIT NEW CLASSIC 150 - Produto Original

MODELO MAIS NOVO DA VENTOKIT, AGORA COM VÁLVULA ANTI RETORNO DE ODORES.

**ATENÇÃO**

- ANÚNCIO REFERENTE APENAS À ENTRADA DE AR (EXAUSTOR)

- NÃO ACOMPANHA DUTO OU VENEZIANA (grade de saída do ar)

ESPECIFICAÇÕES TÉCNICAS

Características

 - Adaptável a tubos: 125mm

 - Capacidade de renovação nominal: 150m³/h

 - Garantia: 3 anos

 - Intensidade de corrente elétrica: 127 volts - consumo 0,19 A / 220 volts - consumo 0,09 A

 - Material: ABS com anti-UV / Possui propriedade antiestática: repele a poeira.

 - Potência nominal do aparelho: 20W

 - Potência sonora (à 1 metro): <59,7 dB(A)

 - Recomendado para ambientes de até 8m².

 - Tensão: Bivolt (127v / 220v)

** ACOMPANHA BORRACHA DE FIXAÇÃO **

---------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------

 INSTRUÇÕES DE INSTALAÇÃO

Ajuste a chave seletora para 127 V ou 220 V (este aparelho vem ajustado de fábrica para 220V).

INSTALAÇÃO DO BLOCO MOTOR NA PAREDE

 - Retire as tampinhas de parafuso e os parafusos.

 - Retire a moldura frontal

 - Com o gabarito demarque o furo para passagem do tubo

 - Com auxilio de uma talhadeira ou serra copo, realize o furo para

passagem do tubo.

 - Após a realização do furo cole o gabarito no local de instalação.

 - Com o auxilio de uma furadeira realize os furos de fixação, indicado no gabarito.

 - Estique o tubo e introduza-o na parede, caso necessário corte com uma faca as rebarbas.

 - Para iniciar a ligação elétrica, retire os dois parafusos da tampa de proteção elétrica, passe os fios pelo furo central, e faça a ligação. Ajuste a tensão do aparelho na chave seletora (127v ou 220v) de acordo com sua rede, fixe a tampa de proteção com os parafusos.

 - Insira as buchas nos furos de fixação, monte o aparelho, fixe-o com os parafusos.

 - Para finalizar, fixe a moldura quadrada com os parafusos e encaixe as tampinhas.

---------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------

INSTALAÇÃO DO BLOCO MOTOR NO FORRO

 - Retire as tampinhas de parafuso e os parafusos.

 - Retire a moldura frontal.

 - Com o gabarito demarque o furo para passagem do tubo.

 - Com auxilio de uma talhadeira ou serra copo, realize o furo para passagem do tubo.

 - Após a realização do furo cole o gabarito no local de instalação.

 - Com auxilio de uma furadeira realize os furos de fixação, indicado no gabarito.

 - Estique o tubo que você adquiriu separadamente e introduza-o na parede. VentoKit 150 - Tubo diâmetro 125mm.

 - Para iniciar a ligação elétrica, retire os dois parafusos da tampa de proteção elétrica, passe os fios pelo furo central, e faça a ligação. Ajuse a tensão do aparelho na chave seletora (127 ou 220v) de acordo com sua rede, e fixe a tampa de proteção com os parafusos.

 - Insira as buchas nos furos de fixação, monte o aparelho, e fixe-o com os parafusos.

 - Para finalizar, fixe a moldura quadrada com os parafusos e encaixe as tampinhas.

Instalação: recomenda-se que seja realizada á um distância superior à 50cm da saída direta de água, tais como chuveiro, torneiras e afins.

-----------------------------------------------------------------------------------------------------------------------
